PANNELLO DI TAMPONAMENTO PER STRUTTURE A TELAIO IN CALCESTRUZZO ARMATO, FERRO E LEGNO

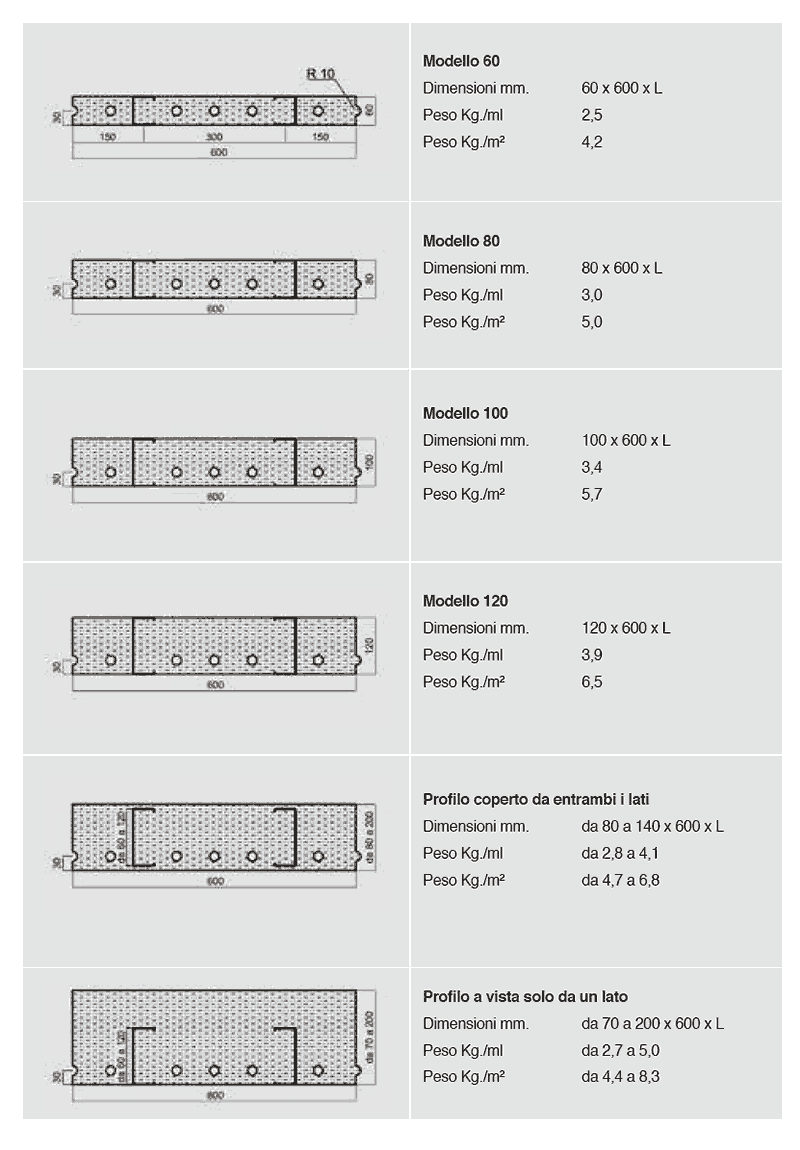

I pannelli armati sono realizzati in polistirene espanso sinterizzato (EPS) di larghezza 60 cm, possono avere spessore da 6 a 20 cm e la loro lunghezza varia a seconda della richiesta. All’interno dei pannelli sono posizionati 2 profili metallici ad interasse di 30 cm, in lamiera zincata di spessore 8/10 di mm e sagomati a C.

Nei pannelli di spessore di 6,8,10,12 cm, l’altezza dei due profili interni annegati nell’EPS corrisponde allo spessore del pannello a cui sono applicati. A richiesta, tutta la gamma con profili metallici a vista viene prodotta anche nella versione con profili metallici ricoperti da 1 cm di EPS. Ne derivano quindi spessori pari a: 6+(1+1)=8 cm, 8+(1+1)=10 cm, 10+(1+1)=12 cm, 12+(1+1)=14 cm, oppure con profilo a vista da un solo lato in vari spessori da 8 a 20 cm.

Il pannello è in polistirene espanso sinterizzato di tipo EPS 100 di colore grigio. Gli elementi di rinforzo inseriti nel pannello in EPS sono in acciaio tipo DX51D zincato a caldo, pre forato e rullato a freddo, di spessore 8/10 di mm. A forma di C e di altezza varia, vengono disposti ogni 30 cm (2 ogni pannello). Il perfetto accostamento dei pannelli è garantito da un incastro maschio e femmina R 10 mm.

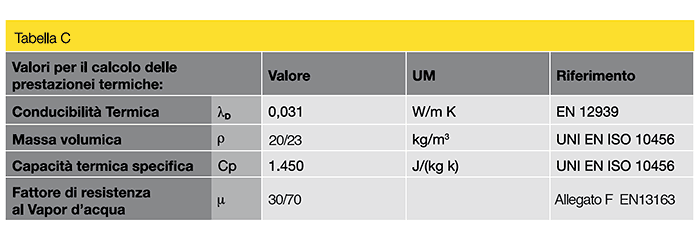

L’EPS che compone il pannello è il tipo EPS 100 autoestinguente di classe E, in accordo alla classificazione prevista dalla norma armonizzata EN13163 specifica per l’EPS. Le caratteristiche sono dichiarate nella DOP, conformi all’allegato ZA della norma EN13163 che specifica i requisiti per la marcatura CE del prodotto.

Il professionista incaricato della progettazione termica dell’edificio dovrà valutarela stratigrafia e scegliere gli spessori degli isolanti necessari a contenere il valore della trasmittanza termica entro i limiti consentiti dalla norma o previsti dal progetto e verificare che la stratigrafia prevista per la parete non presenti condensa interstiziale.
