Come ordinare i pannelli cassero muro Plastbau® 3: misure e costi

Aspetto importante di questa tecnologia è la sua adattabilità alle esigenze del progettista. Si possono realizzare infatti con gli opportuni calcoli, travi e pareti che consentono di ridimensionare le strutture portanti sottostanti o di realizzare porzioni di fabbricato a sbalzo. Queste ed altre soluzioni permettono di ridurre i costi di realizzazione.

I vantaggi del sistema casseri isolanti muro Plastbau® 3 sono sia per l’impresa che per l’utilizzatore finale:

Il progettista può tranquillamente progettare con il sistema PLASTBAU® 3 fin dall’inizio, ma potrà anche adattare il sistema ad un progetto già esistente con nessuno o pochi aggiustamenti, stante l’estrema flessibilità del sistema stesso. Per la determinazione del numero e delle dimensioni dei componenti necessari per la costruzione (gli spessori del calcestruzzo e delle lastre in EPS, le altezze nette e lorde dei vani, le relative finestre, ecc. saranno di norma già determinati) il progettista può utilizzare 10 schema sotto riportato.

cm 120 misura fissa larghezza pannello
cm 5 – 7,5 – 10 spessore fisso della lastra EPS interna
cm 12 – 15 – 20 – 25 – 30 luci standard cassero per getto calcestruzzo
cm 5 – 7,5 – 10 – 15 – 20 spessori standard lastra EPS esterna

Si potra cosl procedere alia elencazione dei pezzi necessari per la costruzione, mediante la compilazione di una distinta identificativa dei pannelli cassero.

Per tutte Ie destinazioni, il progettista terra conto, nel determinare gli spessori dei casseri e delle relative lastre esterne in EPS, oltre che delle esigenze statiche anche delle necessita di isolamento termo-acustico. Con I’aiuto dello schema riportato, piano per piano epossibile redigere una distinta pezzi da trasmettere al produttore.

Essa dovrà essere regolarmente firmata dal committente, affinchè l’ordinativo possa essere preconfezionato anche come previsione di produzione, modalità di consegne, modalità di pagamento, prezzi del materiale e, non da ultimo, anche ai fini dell’accettazione dell’ordine da parte del produttore.

Un modo estremamente semplice e facile per ordinare i casseri Pu\STBAU® 3 consiste nel far arrivare in cantiere i casseri di misura standard 120cm di larghezza e a misura in altezza, ordinandoli seguendo le indicazioni sopra descritte. Questo modo di procedere non richiede nessun disegno speciale per gli ordinativi, non richiede disegni di montaggio; inoltre lo scarico dei casseri in cantiere e il prelievo dei pezzi da montare è facilitato dal fatto che non sono necessarie cernite particolari.

I casseri muro PLASTBAU® 3 vengono prodotti con una larghezza di 120 cm ed una altezza che può variare, in funzione delle necessità del committente, da 250 cm a 450 cm. I casseri che sono destinati a realizzare strutture verticali esterne, o di “cortina”, possono essere costruiti con la lastra in EPS esterna più alta di quella interna, ottenendo così una “veletta” che impedisce i ponti termici, contenendo contemporaneamente il calcestruzzo del cordolo. Questa veletta avrà, ovviamente, altezza pari allo spessore del solaio orizzontale al rustico. Solitamente, per i casseri destinati alia realizzazione di muri “interni” o di “spina” non è necessario prevedere questa particolare.
Gli elementi standard di 120 cm sono facilmente sezionabili in cantiere.

Particolare veletta per armatura cordolo solaio

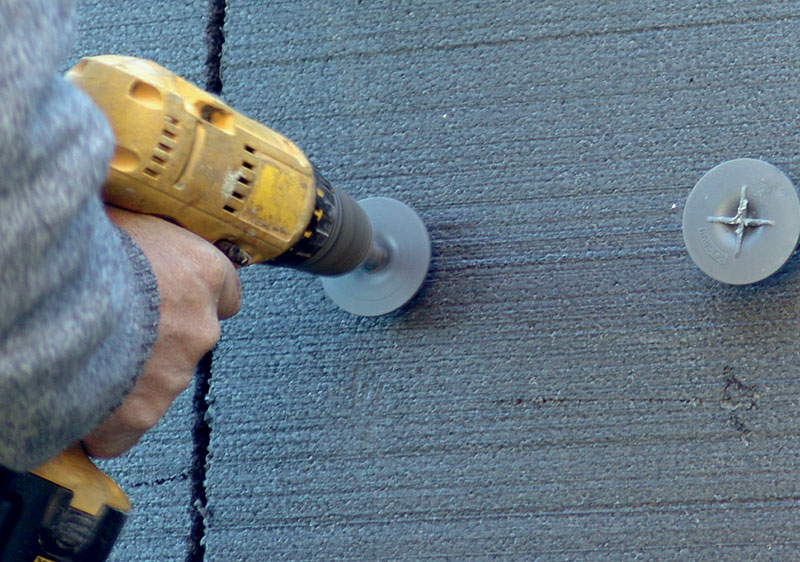

Per facilitare il taglio di adattamenti direttamente in cantiere le scalette non sono collegate trasversalmente tra loro, le lastre di Polistirene espanso sinterizzato, EPS sono tenute in posizione da distanziatori in plastica e dai bottoni di polipropilene infilati i primi e avvitati i secondi nei traversi con un passo di 20 x 20 cm. Ogni bottone resiste allo strappo di 140 kg., il bottone tende ad incassarsi nella lastra di EPS quando la spinta del calcestruzzo raggiunge gli 80 kg per bottone essi sono awltati sui traliccio.

L’impresa che si trova a dover eseguire una costruzione con i casseri PLASTBAU® – 3 potrà eseguire:

A) Se ordinare i casseri standard a misura in altezza e adattare in cantiere quelli che debbono esser ridotti di modulo, in qeusto caso sarà sufficiente indicare nell’ordine il numero dei casseri e le altezze desiderate.

B) Se richiedere i casseri tutti tagliati a misura, avvalendosi dei disegni con i piani di posizionamento e della distinta che specifica ogni cassero numerato. I piani di montaggio sono facilmente approntabili.
